[数据平台]07 数据平台之调度系统

调度系统[任务处理场景、任务处理需求、调度系统功能]、常用开源调度框架对比、[Azkaban介绍、Azkaban优点、Azkaban适用场景]、Azkaban架构与调度流程[Azkaban部署模式、Azkaban执行流程图、Azkaban核心交互流程]、Azkazban安装部署[前置环境、Azkaban编译、配置azkaban数据库、部署Azkaban-Web-Server、部署Azkaban Exec Server、Azkaban示例]、Azkaban用户代理[Azkaban任务类型、Azkaban代理用户]

Posted by 李玉坤 on 2018-07-04

调度系统

任务处理现状

  • 搭建Hadoop集群,实现了离线数仓的基础架构
  • 编写HQL定时对数据进行计算,生成T+1的离线数据
  • 不同的任务编写成不同的HQL文件,通过Crontab进行调度
  • 安排几十个计算的先后顺序,避免顺序颠倒导致计算错误
  • 一个任务失败,后续任务全部等待,效率很低
  • 任务太多,串行执行时间太长

任务处理场景

  • 原始数据为业务数据库or FTP存储的文件类数据
  • 通过Shell脚本或者Hadoop工具,将数据存储到HDFS
  • 通过MapReduce任务对HDFS上的原始数据进行转换,以分区表的形式存储到多张Hive表
  • 对Hive中多个表的数据进行JOIN处理,得到一个明细数据Hive大表
  • 将明细数据进行复杂的统计分析,得到结果报表信息
  • 将统计分析得到的结果数据同步到业务系统中,供业务调用使用

任务处理需求

  • 分解计算任务,支持shell脚本程序, java程序, mapreduce程序、hive脚本等
  • 各任务单元之间存在时间先后及前后依赖关系,前置任务失败,后续依赖任务不执行
  • 很好地对任务进行编排组织复杂执行计划,定时触发计算任务,任务失败进行报警

调度系统功能

  • 用户可以方便的定义一个作业流程都包含哪些作业及依赖关系
  • 管理工作流的生命周期,定时执行任务,支持Cron表达式
  • 支持各种依赖条件的判断及后续任务执行的触发操作
  • 对异常作业有完善的应对措施,比如重试、报警
  • 支持资源和权限的控制,最好支持任务优先级
  • 对调度系统本身及工作流有完善的监控,便于排查问题及协助数据治理

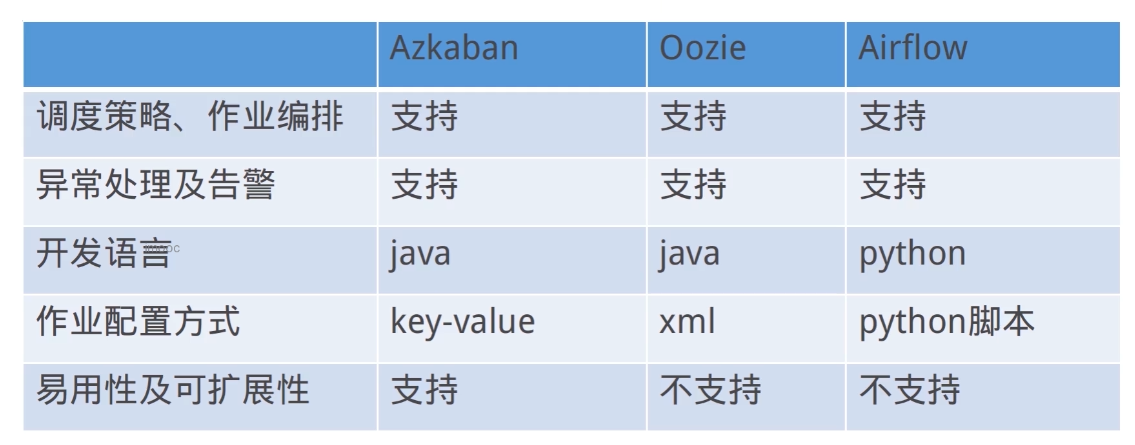

常用开源调度框架对比

  • Linux Crontab:针对个人用户及小任务量
  • Apache Oozie:功能强大,配置复杂的Hadoop任务调度框架
  • Azkaban:开源的工作流管理器,轻量级调度框架
  • AirFlow:基于Python开发的通用批处理调度框架
  • Zenus:阿里开源的基于Hadoop的工作流调度系统
  • EasyScheduler:国内开源的分布式工作流任务调度系统

Azkaban介绍

  • Linkedin公司开源的分布式批量工作流任务调度器
  • 通过简单的KV的方式,生成Job,并构建依赖关系
  • 通过插件化的任务提交模块,支持可扩展的多任务提交

Azkaban优点

  • 可通过job配置文件,快速建立任务和任务之间的依赖关系
  • 提供模块化和可插拔的插件机制,原生支持shell、 java,hive等
  • 基于Java开发,提供Ajax Api,易于二次开发

Azkaban适用场景

  • 通过Azkaban结合Datax实现定时的数据采集服务
  • 通过Azkaban调度执行Shell, Java, Hive,Hadoop等任务
  • 开发可复用的程序,通过Azkaban编排成工作流,执行批处理任务
  • 对Azkaban进行二次开发通过接口创建任务、调度任务、管理任务,
  • 将Azkaban作为数据平台的一部分,提供任务调度的能力
  • 基于Azkaban的异常处理、监控报警、审计日志完善数据平台功能

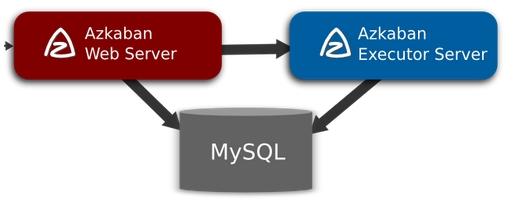

Azkaban架构与调度流程

  • Azkaban Server: Azkaban的管理服务,提供WebUI,负责Project管理、权限管理、定时执行、跟踪进度、审计日志等等功能
  • Azkaban Executor:负责工作流的提交和执行,搜集执行日志
  • MysQL:存储工作流详情及节点和任务的状态信息等

Azkaban部署模式

  • Solo mode:内置数据库, Server和Executor在同一个进程中
  • Two mode:基于Mysql数据库,启动一个Server和一个Executor
  • Multi mode:分布式模式,一个Server和多个Executor

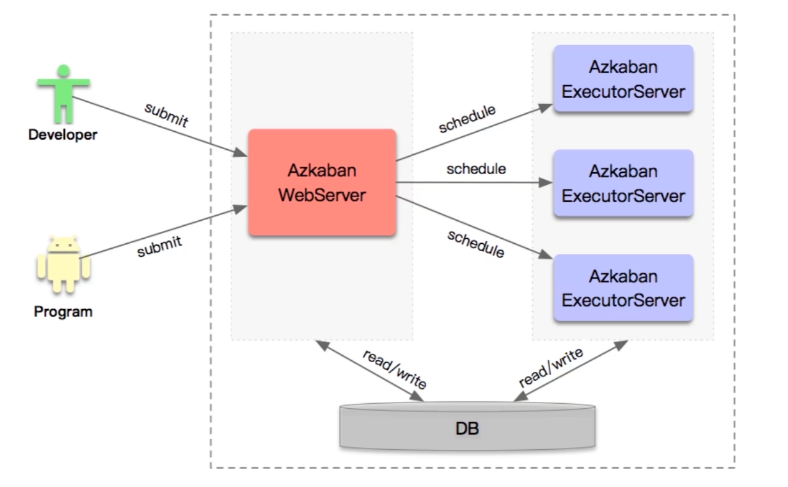

Azkaban执行流程图

  1. 用户通过界面或者API提交任务到AzkabanServer
  2. AzkabanServer根据一定的选择策略(资源状态、执行任务数量等)选择合适的
  3. Executor,下发工作流Executor获取到任务信息,执行任务收集日志

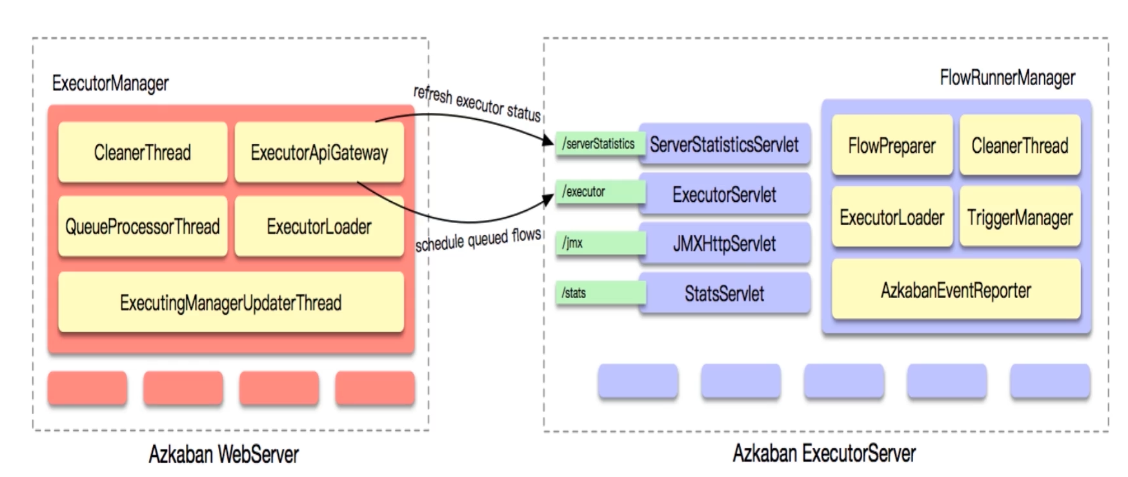

Azkaban核心交互流程

  • AzkabanServer主动调用Executor的API获取状态信息
  • 根据计算规则选择执行的Executor Server (任务数量、内存和CPU等资源、最近分配的时间)
  • 调度WorkFlow到Executor执行, Executor执行并监控任务

Azkazban安装部署

前置环境

  • Java环境
  • Mysql数据库

Azkaban编译

  1. 获取Azkaban源码进行编译
    大家可以访问Azkaban Github下载对应版本的源码包,获取完成之后进行编译：
    1
    ./gradlew installDist
    编译完成之后我们在各个模块下的target下可以得到一系列的安装包，包括azkaban-db-0.1.0-SNAPSHOT.tar.gz、azkaban-exec-server-0.1.0-SNAPSHOT.tar.gz和azkaban-web-server-0.1.0-SNAPSHOT.tar.gz等等，这三个是我们后面需要的。

    配置azkaban数据库

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    tar zxvf azkaban-db-0.1.0-SNAPSHOT.tar.gz
    mv azkaban-db-0.1.0-SNAPSHOT /soft

    #进入mysql交互模式，运行mysql的命令
    mysql -uroot -proot
    #创建azkaban数据库
    create database azkaban;
    #创建相关表
    use azkaban;
    source /soft/azkaban-db-0.1.0-SNAPSHOT/create-all-sql-0.1.0-SNAPSHOT.sql;

    #执行show table命令查看相关表
    show tables;

    部署Azkaban-Web-Server

  2. 部署azkaban web server
    1
    2
    tar zxvf azkaban-web-server-0.1.0-SNAPSHOT.tar.gz
    mv azkaban-web-server-0.1.0-SNAPSHOT /soft/home/azkaban-web-server
  3. 配置Azkaban-Web-Server
    我们需要对conf目录下的azkaban.properties文件进行配置

azkaban.properties

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
# azkaban集群名称
azkaban.name=Test
azkaban.label=My Local Azkaban
# azkaban用户管理
user.manager.class=azkaban.user.XmlUserManager
user.manager.xml.file=conf/azkaban-users.xml
# 端口信息，默认8081
jetty.use.ssl=false
jetty.maxThreads=25
jetty.port=8081
# 数据库链接配置
database.type=mysql
mysql.port=3306
mysql.host=localhost
mysql.database=azkaban
mysql.user=root
mysql.password=root
mysql.numconnections=100
# 多executor模式
azkaban.use.multiple.executors=true
azkaban.executorselector.filters=StaticRemainingFlowSize,CpuStatus
azkaban.executorselector.comparator.NumberOfAssignedFlowComparator=1
azkaban.executorselector.comparator.Memory=1
azkaban.executorselector.comparator.LastDispatched=1
azkaban.executorselector.comparator.CpuUsage=1

azkaban-users.xml

1
2
3
4
5
6
7
<azkaban-users>
  <user groups="azkaban" password="azkaban" roles="admin" username="azkaban"/>
  <user password="metrics" roles="metrics" username="metrics"/>

  <role name="admin" permissions="ADMIN"/>
  <role name="metrics" permissions="METRICS"/>
</azkaban-users>

azkaban 默认配置中有两个用户分别为azkaban和metrics，大家可以根据需要自行添加相关用户。

部署Azkaban Exec Server

  1. 部署azkaban exec server
    1
    2
    tar zxvf azkaban-exec-server-0.1.0-SNAPSHOT.tar.gz
    mv azkaban-exec-server-0.1.0-SNAPSHOT /soft/home/azkaban-exec-server
  2. 配置Azkaban-Exec-Server
    我们需要对conf目录下的azkaban.properties文件进行配置

azkaban.properties

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# azkaban集群名称
azkaban.name=Test
azkaban.label=My Local Azkaban
# azkaban web server地址
azkaban.webserver.url=http://localhost:8081
# 数据库链接配置
database.type=mysql
mysql.port=3306
mysql.host=localhost
mysql.database=azkaban
mysql.user=root
mysql.password=root
mysql.numconnections=100
# Executor配置
executor.maxThreads=50
executor.flow.threads=30
  1. 启动executor服务
    注意：azkaban的启动必须要在azkaban的home目录下，执行bin/xxxx
    1
    2
    3
    bin/start-exec.sh
    # 查看相关进程
    jps -m

注意：azkaban exec server启动之后，还需要一步操作，需要我们激活当前的exec server，我们需要查看exec server日志，获取当前execserver的端口，然后通过访问url进行激活

1
2
3
4
# 查看exec server启动日志，获取当前监听端口
tail -f logs/azkaban-execserver.log
# 通过访问url对当前execserver进行激活，将端口替换为你的端口即可
curl http://localhost:33750/executor?action=activate
  1. 启动web服务
    注意：azkaban的启动必须要在azkaban的home目录下，执行bin/xxxx
    1
    2
    3
    bin/start-web.sh
    # 查看相关进程
    jps -m

    Azkaban示例

    首先我们创建一个简单的command类型的任务。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    mkdir cmd_test

    vi cmd_test.job
    # 新建x.job文件，并输入以下内容
    #command
    type=command
    command=sh test.sh

    vi test.sh
    # 新建命令中需要的脚本文件
    #!/bin/sh
    echo "hello azkaban"
    创建完成之后，对我们的cmd_test目录进行压缩，压缩成zip格式。
    1
    2
    zip -r cmd_test.zip cmd_test
    登录我们的azkaban web界面http://xxxxxxx:8081。新建project，上传zip包，并执行任务。

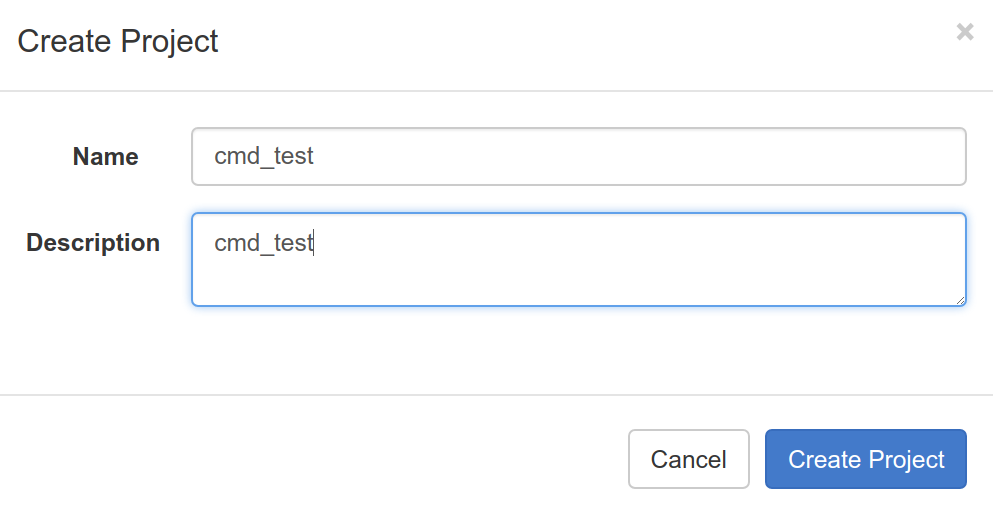

    新建project

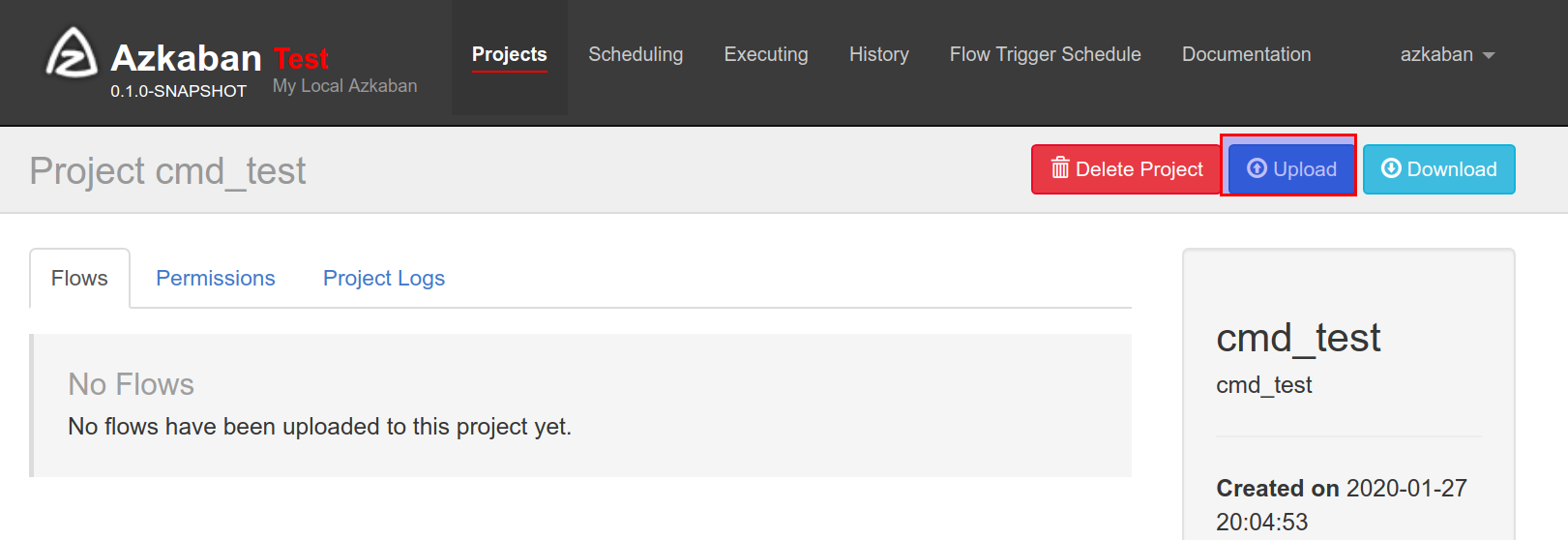

    上传任务包

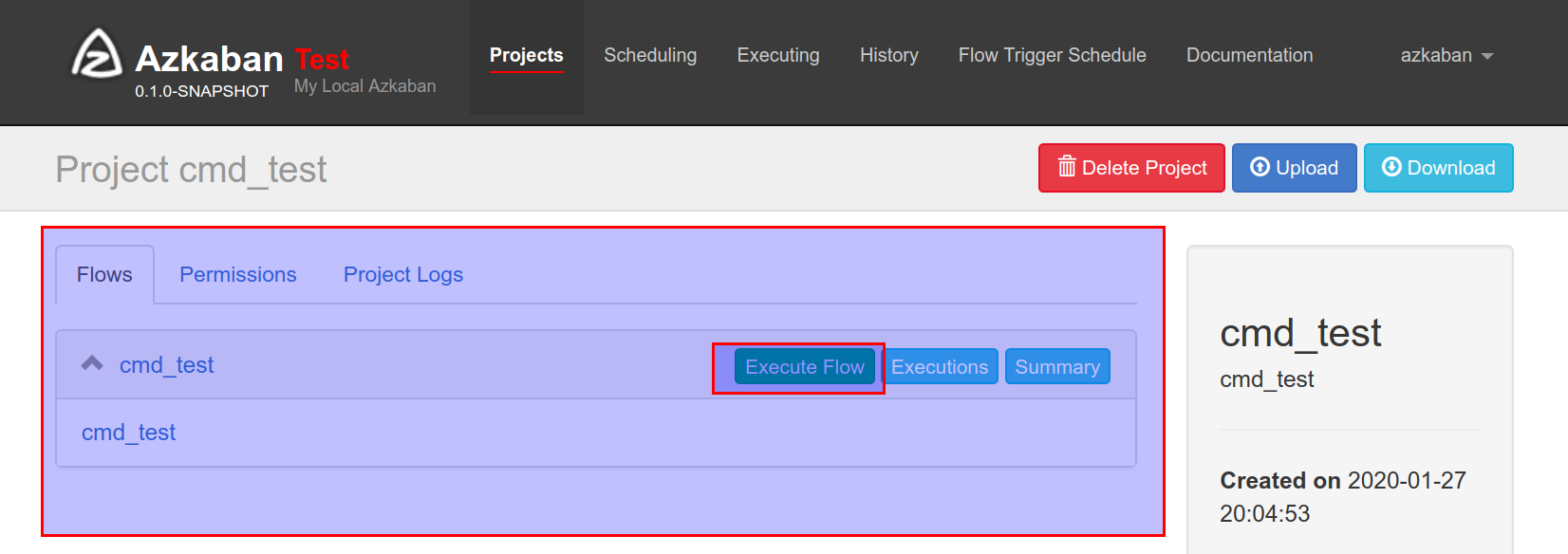

    执行任务

    Azkaban用户代理

    Azkaban工作流

  • Project: Azkaban的抽象概念,项目。一个Project包括多个Flow
  • Flow:流程,一个Flow包含多个Job及Job的依赖关系
  • Job:具体的任务,有command, java, hive,hadoopjava等类型

Azkaban任务类型

  • Azkaban拥有独立的plugins仓库,需对其进行编译【可在GitHub上搜索azkaban plugins】
  • 不同的Job plugin是建立在command的基础之上
  • Command类型是万能的Azkaban任务类型

Azkaban代理用户

  • Azkaban可以代理其他linux用户执行命令
  • 通过代理用户模式可以实现Hadoop的权限控制
  1. 在源码中编译 execute-as-user.c 文件
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    [root@hadoop001 azkaban]# cd azkaban-3.81.0/
    [root@hadoop001 azkaban-3.81.0]# cd az-exec-util/
    [root@hadoop001 az-exec-util]# cd src/main/c
    [root@hadoop001 c]# ll
    总用量 4
    -rw-rw-r--. 1 root root 3976 12月  6 2019 execute-as-user.c
    [root@hadoop001 c]# gcc execute-as-user.c -o execute-as-user
    [root@hadoop001 c]# ll
    总用量 20
    -rwxr-xr-x. 1 root root 13536 7月   1 16:11 execute-as-user
    -rw-rw-r--. 1 root root  3976 12月  6 2019 execute-as-user.c
    [root@hadoop001 c]#
  2. 移动进入exec-server目录
    1
    2
    3
    4
    5
    6
    7
    8
    9
    [root@hadoop001 azkaban-exec-server-0.1.0]# mkdir extlib
    [root@hadoop001 azkaban-exec-server-0.1.0]# cd extlib
    [root@hadoop001 extlib]# pwd
    /root/app/azkaban/azkaban-exec-server-0.1.0/extlib
    [root@hadoop001 extlib]# cp /root/app/azkaban/azkaban-3.81.0/az-exec-util/src/main/c/execute-as-user execute-as-user
    [root@hadoop001 extlib]# ll
    总用量 16
    -rwxr-xr-x. 1 root root 13536 7月   1 16:17 execute-as-user
    [root@hadoop001 extlib]#
  3. 修改权限
    1
    2
    3
    4
    5
    [root@hadoop001 extlib]# chmod 6050 execute-as-user
    [root@hadoop001 extlib]# ll
    总用量 16
    ---Sr-s---. 1 root root 13536 7月   1 16:17 execute-as-user
    [root@hadoop001 extlib]#
  4. 修改相关配置文件
    1
    2
    3
    4
    5
    6
    7
    8
    9
    [root@hadoop001 extlib]# cd ../plugins/jobtypes/
    [root@hadoop001 jobtypes]# ls
    commonprivate.properties
    [root@hadoop001 jobtypes]# vim commonprivate.properties

    execute.as.user=true
    azkaban.native.lib=/root/app/azkaban/azkaban-exec-server-0.1.0/extlib
    azkaban.group.name=hadoop
    【注意：这里不能设置root和azkaban,源码中不允许】
  5. 重启
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    重启exec-server
    [root@hadoop001 azkaban-exec-server-0.1.0]# ./bin/shutdown-exec.sh
    Killing executor. [pid: 35728], attempt: 1
    shutdown succeeded
    [root@hadoop001 azkaban-exec-server-0.1.0]# ./bin/start-exec.sh
    [root@hadoop001 azkaban-exec-server-0.1.0]# curl http://localhost:33643/executor?action=activate

    重启web-server
    [root@hadoop001 azkaban]# cd azkaban-web-server-0.1.0/
    [root@hadoop001 azkaban-web-server-0.1.0]# ./bin/shutdown-web.sh
    Killing web-server. [pid: 35799], attempt: 1
    shutdown succeeded
    [root@hadoop001 azkaban-web-server-0.1.0]# ./bin/start-web.sh

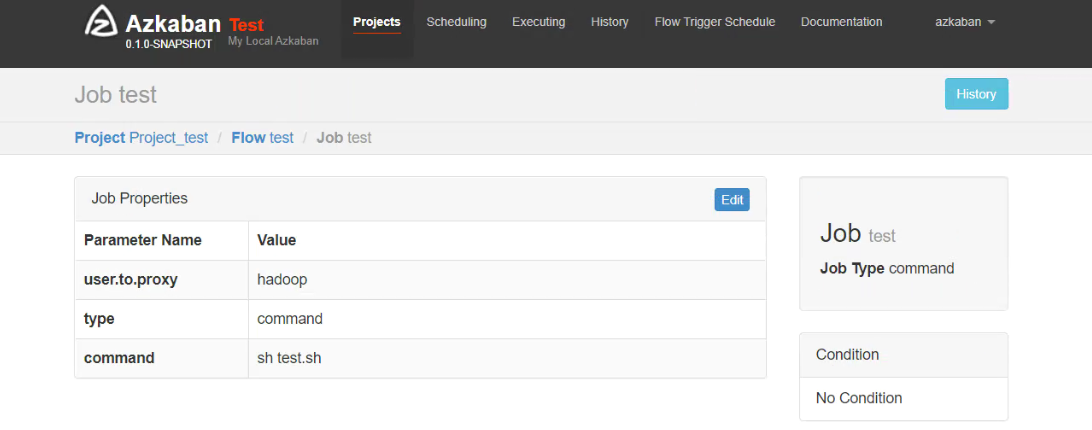

  6. 任务测试
    job
    1
    2
    3
    type=command
    command= sh test.sh
    user.to.proxy=hadoop [切记加上这行，否者会执行失败]
    sh文件
    1
    2
    3
    #!/bin/sh
    echo "---------------"
    whoami

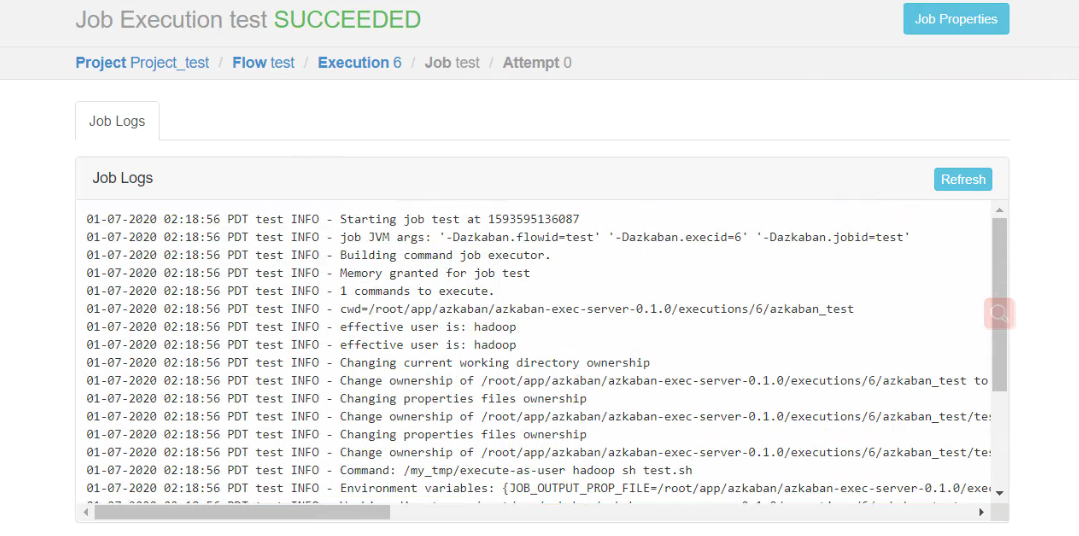

    执行成功页面
